電鍍溶液試驗方法霍爾槽試驗
1 主題內容與適用范圍
豐標準規(guī)定丁電鍍榕液的霍爾槽試驗方法.
豐標準適用于測定電鍍溶液的陰極電流密度范圍、分散能力及整平性等性能，亦適用于研究電鍍溶液組分及工藝條件的改變對鍍層質量的影響.
2 術語
霍爾槽非導電材料的梯形鍍槽，其中各電極排布能夠觀察寬廣電流密度范圍內的陰極或陽極效
應。
3 方法原理
利用霍爾槽中陰極各部位與陽極的距離不同，相應的電流密度也不相同的原理測試電鍍洛液的性能及影響鍍層質量的因素a
4 試驗裝置、儀器及設備
4. 1 試驗裝置

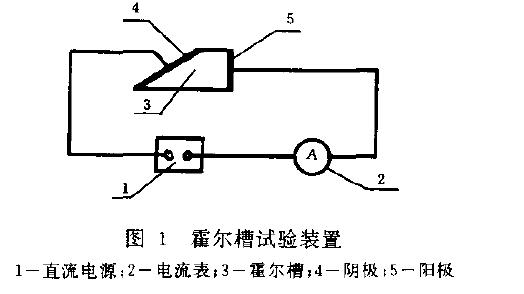

霍爾槽試驗裝置如圖1 所示。

4. 2 試驗儀器及設備
4. 2. 1 霍爾槽

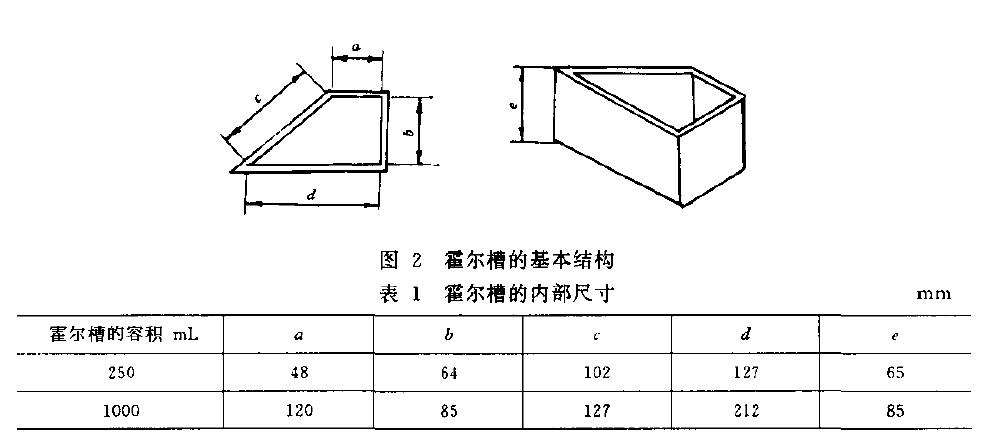

霍爾槽是一個小型佛形電鍍槽。其基本結構如圖2 所示槽體材料一般選用耐酸、堿的絕緣材料制作?；魻柌圩钪饕奶卣魇顷?、陽極之間不平行，保持一定的角度@根據(jù)盛裝溶被的容積可分為250 mL 、500 mL 、1000 mL 三種霍爾槽，最常用的是250 mL 、1000 mL 兩種，其槽體內部尺寸列于表l 。

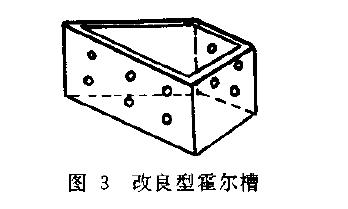

在實際應用中.市售的一種霍爾槽，在d 邊安裝加熱曹.c 邊陰極旁開有一排空氣攪拌孔，其使用較廣泛.還有一種改良型霍爾槽〈見圖3) .其形狀尺寸與普通霍爾槽相同，只在槽兩平行壁中的j(;壁鉆6孔短壁鉆4 孔，孔的位置與尺寸無嚴格要求。i在槽的優(yōu)點是置于能加溫(或J寺卻)的另一較大的裝有待測鍍液的容器中.從而獲得所需要的較穩(wěn)定的鍍液成分和液溫。
