所有參試蓄電池注入電解液密度為1. 28 g/cm3±0. 01 g/cm3 (25℃)，也可以由制造商規(guī)定。
電解液液面高度應(yīng)符合制造商規(guī)定，在無規(guī)定時(shí)，液面高度應(yīng)高于極板10 mm～15 mm。
蓄電池環(huán)境溫度設(shè)置:在試驗(yàn)期間，蓄電池應(yīng)放置在恒溫水浴槽中，溫度應(yīng)符合各項(xiàng)試驗(yàn)要求，其端子應(yīng)高出水面上方15 mm～25 mm。
如果同一恒溫水浴槽中有多個(gè)蓄電池，則蓄電池及槽壁之間距離應(yīng)不小于25 mm。
蓄電池型號(hào)、尺寸、端子尺寸和極性檢驗(yàn)用精度為1mm的直尺或具有同等以上精度的量具測(cè)量蓄電池外形尺寸、端子尺寸。
用目視和反極儀檢查蓄電池的型號(hào)、端子極性。
容量試驗(yàn)：
20小時(shí)率容量試驗(yàn)
蓄電池按5.2.2完全充電結(jié)束后1 h～5 h內(nèi)，并以5.2.4的方法保持在25℃士2℃環(huán)境溫度中以J。
(A)電流放電在放電時(shí)間內(nèi)電流值的變化應(yīng)不大于士2%，放電過程中每隔2 h記錄一次蓄電池電壓；每隔4h記錄一次電池溫度。
當(dāng)電壓達(dá)到10.80 V時(shí)，每隔5 min記錄一次蓄電池電壓，當(dāng)電壓達(dá)到10.50 V±0.05V時(shí)，停止放電并記錄放電時(shí)間和溫度。
并按式(1)換算到基準(zhǔn)溫度25℃時(shí)的實(shí)際容量：
式中：

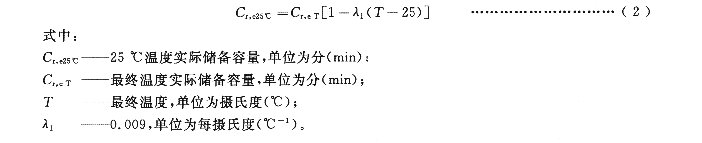

儲(chǔ)備容量試驗(yàn)：蓄電池按5.2.2完全充電結(jié)束后1 h～5 h內(nèi)，并以5.2.4的方法保持在25℃±2℃環(huán)境溫度中，以25 A電流放電，在放電時(shí)間內(nèi)電流值的變化應(yīng)不大于±1%，放電過程中每隔10 min記錄一次蓄電池電壓，當(dāng)電壓達(dá)到11V時(shí)每隔l min記錄一次蓄電池電壓，當(dāng)電壓達(dá)到10.50 V士0.05 V時(shí)，停止放電并記錄放電時(shí)間和溫度。并按式(2)換算到基準(zhǔn)溫度25℃時(shí)的實(shí)際儲(chǔ)備容量：
式中：
